启达启臣微CR5218SA低成本方案做5V0.6A非标

时间：2020-11-13 16:07

CR5218SA_5V0.6A_EE13 非标 DEMO

一．CR5218SA_5V0.6A 规格

输入电压范围：90VAC~264VAC

输出电压/电流：5V0.6A

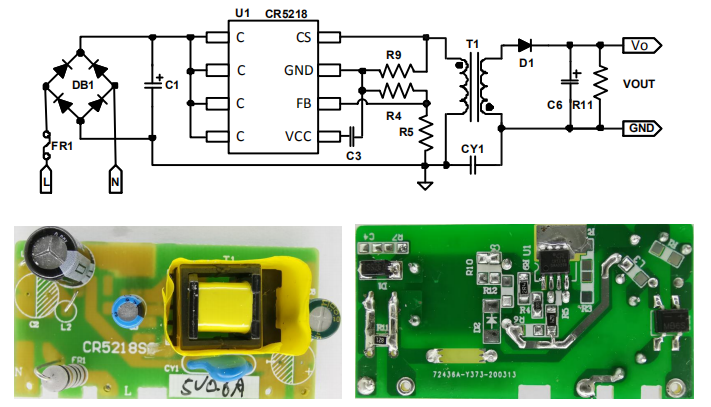

二．CR5218SA_5V0.6A 原理图、DEMO 实物图

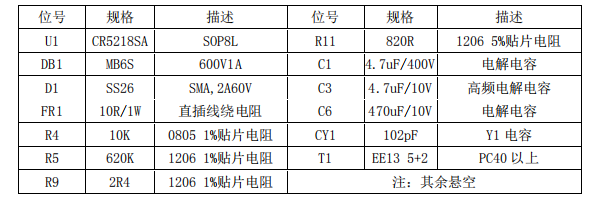

三．BOM 清单

四．变压器参数

1、骨架；EE13 5+2 卧式,槽宽:8.0mm

2、磁芯：EE13 磁芯，AE 值：17.1mm2 磁芯材质>PC40
1、骨架；EE13 5+2 卧式,槽宽:8.0mm 2、磁芯：EE13 磁芯，AE 值：17.1mm2 磁芯材质>PC40

五．AC264V C 端波形，C 端电压<666V，CR5218SA 内置 BJT>850V

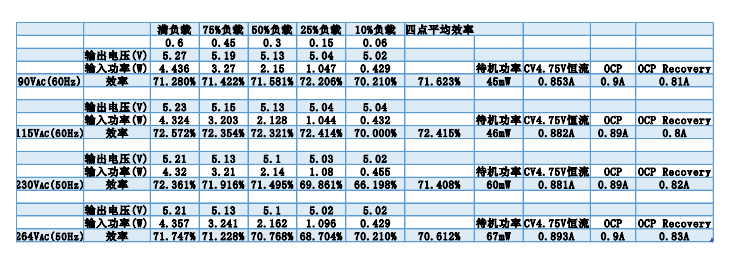

六.效率-OCP-待机-恒流
