启达/启臣微 CR3215A 高性能可编程非隔离AC/DC转换开关电源IC芯片
CR3215A主要特点
内置650V高雪崩能力功率MOSFET
内置高压启动和自供电电路
适用于Buck、Buck-Boost等多种架构
输出电压大于3.3V，可通过FB电阻调整
输出功率可编程
改善EMI的频率抖动技术
优异的负载调整率和工作效率
全面的保护功能：
过载保护（OLP），过温保护（OTP），欠压保护（UVLO），FB 短路保护，FB 开路保护，CS
悬空保护，输出过压保护，磁饱和保护等

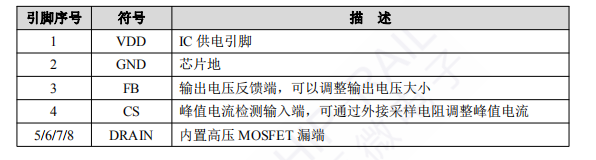

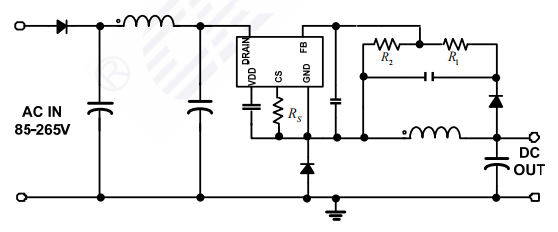

CR3215A基本应用
非隔离辅助电源
小家电
智能家居
CR3215A产品概述
该芯片集成非隔离式电源控制器，高雪崩能力功率 MOSFET，以及高压启动 MOSFET，
用于外围元器件精简的小功率非隔离开关电源。输出电压可通过 FB 电阻调整，并实现 3.3V
以上多电压输出功能。可通过 CS 引脚外接采样电阻实现可编程输出电流控制。芯片内置高
压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。该芯片提供了完整的智
能化保护功能，包括过载保护（OLP），过温保护（OTP），欠压保护（UVLO），FB 短路保护，
FB 开路保护，输出过压保护，输出短路保护，磁饱和保护等。另外芯片的降频调制和频率抖动
技术有助于改善 EMI 特性。

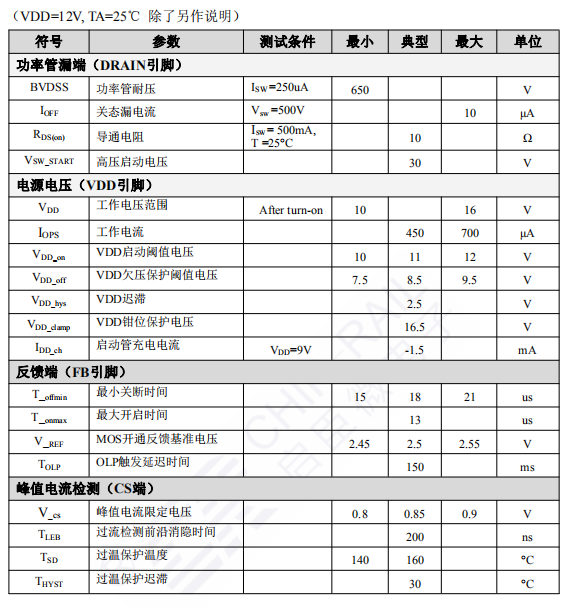

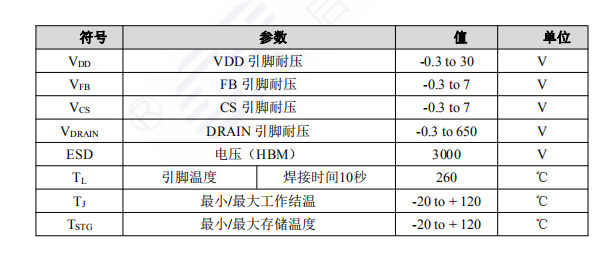

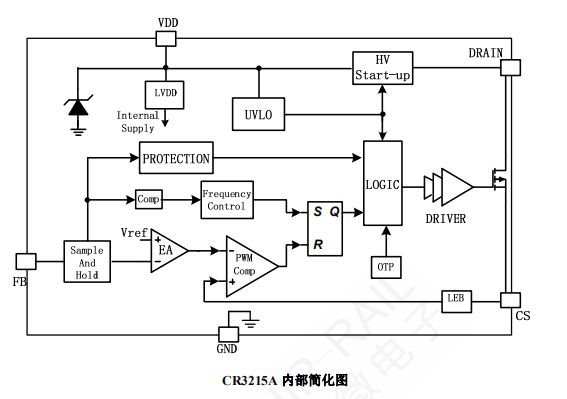

CR3215A工作原理描述
CR3215A 集成 PFM 控制器及 650V 功率 MOSFET，用于外围元器件精简的小功率非隔
离开关电源，输出电压可通过 FB 电阻调整。CR3215A 内置高压启动与自供电模块，实现系
统快速启动、超低待机、自供电功能。该芯片提供了完整的智能保护功能，包括过载保护，
欠压保护，过温保护，FB 端开短路保护等。另外 CR3215A 的降频调制技术有助于改善 EMI
特性。
CR3215A高压启动与自供电
在启动阶段，内部高压启动管提供 1.5mA 电流对外部 VDD 电容进行充电；当 VDD 电
压达到 VDD_on，芯片开始工作，高压启动管停止对 VDD 电容充电；当 VDD 电压降低到
VDD_off，芯片继续工作，但内部高压启动管再次提供 1.5mA 电流对外部 VDD 电容进行充
电；从而实现芯片自供电，无需辅助绕组或其他外围元件对芯片供电。
