启达CR6349+CR3006_EE16 加厚5V3.1A电源IC方案

时间:2020-02-28 15:39
启达CR6349+CR3006_EE16 加厚5V3.1A电源IC方案

CR6349+CR3006_EE16 加厚_15.5W SMPS
输入、输出规格:90~264V AC Input;5V3.1A Output
应用领域:Adapter
文档编号:CR6349+CR3006_5V3.1A

芯片特性:
CR6349 是 DIP-8 封装的新型反激功率开关,内置软启动和斜坡补偿电路,具有频率抖动功能,具有“软启动、OCP、SCP、OTP、OVP自动恢复等保护功能;无需光耦和 TL431,电路结构简单,较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器;264VAC 输入待机功耗:<75mW;能效满足 DOE Ⅵ 和 CoC V5_T2 要求;

CR3006是 SOP-8 封装的一款结构简单同步整流开关,可工作于 DCM和 QR 模式,最高工作频率可达 200KHZ,针对 5V 输出电源系统进行了专门的优化和设计,内置 RDS(ON) 为 12mΩ的N 沟道 MOS,用来替换传统的整流二极管,能有效的提升整机的效率并减少热损耗,提高整机的稳定性和可靠性。


目录
1 样机介绍:................................................................................................................................ - 3 -
2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -
2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:..................................................................................................................... - 4 -
2.4 保护功能测试:............................................................................................................. - 4 -
2.5 工作环境:..................................................................................................................... - 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:......................................................................................................................... - 5 -
3.1 电路原理图及 BOM:...................................................................................................- 5 -
3.1.1 原理图:............................................................................................................... - 5 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.1.3 PCB 布局&布线:............................................................................................... - 6 -
3.2 变压器绕制工艺:......................................................................................................... - 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:........................................................................................................... -7-
3.2.3 变压器参数:.......................................................................................................- 8 -
3.2.4 变压器结构图:.................................................................................................- 8 -
4 性能评测:................................................................................................................................. - 9 -
4.1 输入特性:..................................................................................................................... - 9 -
4.2 输出特性:................................................................................................................... - 10 -
4.2.1 线性调整率和负载调整率: ( 1.5M 18AWG Cable )............................. - 10 -
4.2.2 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:................................................................................................................... - 11 -
4.3.1 过流保护:...................................................................................................... - 11 -
4.3.2 短路保护:...................................................................................................... - 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 动态测试:................................................................................................................... - 12 -
4.6 系统延时时间测试:....................................................................................................- 13 -
4.7 其它重要波形测试:...................................................................................................- 14 -
5 EMI 估测:................................................................................................................................. -14-

CR6349+CR3006样机介绍:
该报告是基于能够适用于宽输入电压范围,输出功率 15.5W,恒压恒流输出
的电源样机,控制 IC 采用了本公司的 CR6349 和 CR3006。
CR6349

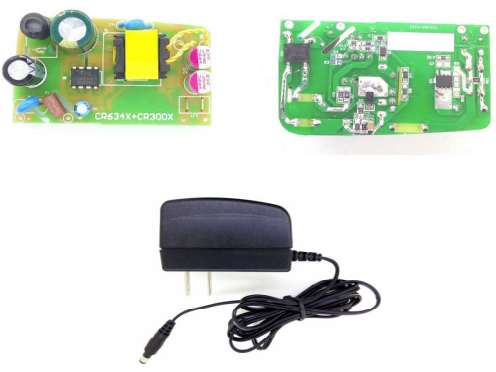

CR6349+CR3006_5V3.1A 工程样机示意图

CR6349+CR3006样机PCBA尺寸:66*39*24mm,是一款全电压实现5V3.1A输出的电源适配器。
90VAC满足启动时间的条件下,实现AC264V样机待机功耗仅为69mW;全电压输入
时平均效率>82.6%;输出接18AWG1.5米线能够满足最严格的 “COC_V5_T2” 能
效标准。
样机具有良好的动态负载能力;同时具有“软启动、OCP、SCP、OVP、OTP
自动恢复”等多种保护功能。
样机的变压器,采用了EE16W加厚磁芯(PC40材质),变压器绕制工艺部分,
请见后文详细说明。

2 样机特性:
以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
2.1 输入特性:
CR3006
2.2 输出特性(PCB END):

CR6349
