CR5565SD/SF/SG/TG/TJ/TM 应用设计指导书
CR5565SD/SF/SG/TG/TJ/TM 摘要：
本文阐述了一个基于原边控制方式的高性能充
电器/适配器设计，包括芯片的特征和详细的工作原
理，以及设计技巧。
CR5565SD/SF/SG/TG/TJ/TM 特征：
待机功耗小于30mW
内置高压快速启动功能，省启动电阻
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度CC/CV输出
采用多模式控制的效率均衡技术
内置快速动态负载响应功能
内置初级电感量偏差补偿功能内置全电压功率
自适应补偿功能
内置多种保护功能

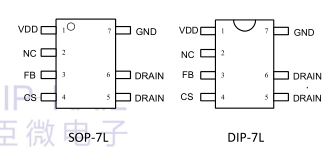

SOP-7L/DIP-7L绿色封装
CR5565SD/SF/SG/TG/TJ/TM 高效节能：
满足COC_T2 版六级能耗标准
CR5565SD/SF/SG/TG/TJ/TM 应用 ：
高性能充电器、适配、LED

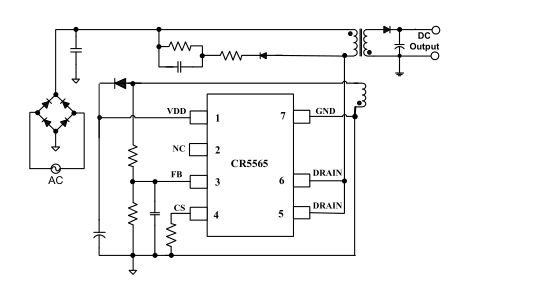

CR5565SD/SF/SG/TG/TJ/TM 内部框图：

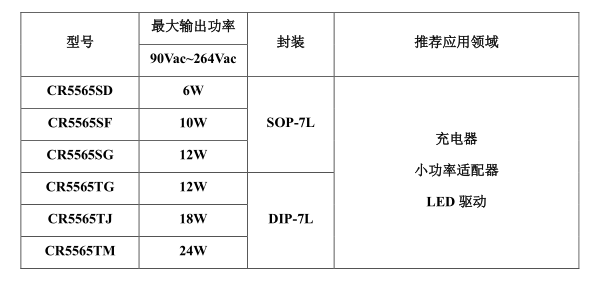

CR5565SD/SF/SG/TG/TJ/TM 产品选型说明:
CR5565 SD/SF/SG/TG/TJ/TM应用指导:
CR5565 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 30mW。CR5565 内部采用了多模式控
制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成
的输出线电压补偿技术，保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技
术保证了系统在全电压范围（90V~264V）内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和
光耦。

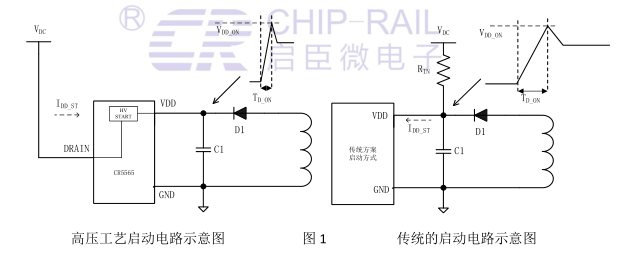

一、CR5565SD/SF/SG/TG/TJ/TM 启动电路
1. 启动
CR5565 内置了高压启动工艺，电流经过 DRAIN 端再经过内部高压启动模块给 VDD 充电。启动阶段高压
启动模块电路可以提供高达 2mA 左右的电流给 VDD 充电，能快速将 VDD 电压充电达到 UVLO 阈值；因此相较
传统启动电路而言，系统启动时间非常短（500ms 以内）。当 VDD 进入工作电压区间后，高压启动模块自动
关闭以降低系统损耗，因此相较传统启动电路而言，可以节约来自启动电阻部分的损耗。
传统启动方式，来自启动电阻“R IN ”上的最大损耗：
其中， V DC,MAZ 是最大输入整流后电压
对于一个通用输入（90Vac~264Vac），V DC ， MAX =374V，Rin为4M的启动电路，可计算出启动电阻功耗
为：
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
