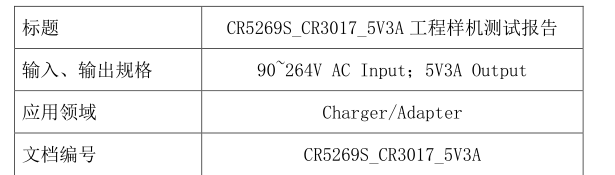

CR5269S+CR3017：1 样机介绍 ：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 12W，恒压恒流
输出的电源适配器样机，控制 IC 采用了本公司的 CR5269S。

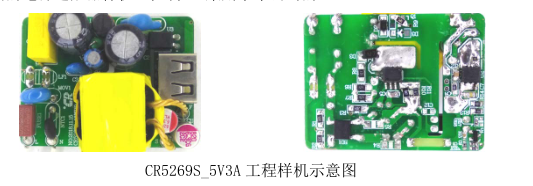

CR5269S+CR3017：CR5269S_5V3A 工程样机示意图
样机PCBA尺寸： 48*37*22mm( L*W*H),是一款全电压实现5V3A输出的电源适
配器。AC100V满足启动时间的条件下，实现AC264V样机待机功耗小于75mW；全电
压输入时PCB平均效率87.7%；能够满足最严格的 “COC_VI_T2” 能效标准；全
电压可实现3%电压输出精度。
样机具有良好的动态负载能力，良好的恒流输出效果；同时具有“软启动、
OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
样机的变压器，采用了EE19W加宽磁芯（PC40材质）。变压器绕制工艺部分，
请见后文详细说明。
CR5269S+CR3017：2 样机特性：

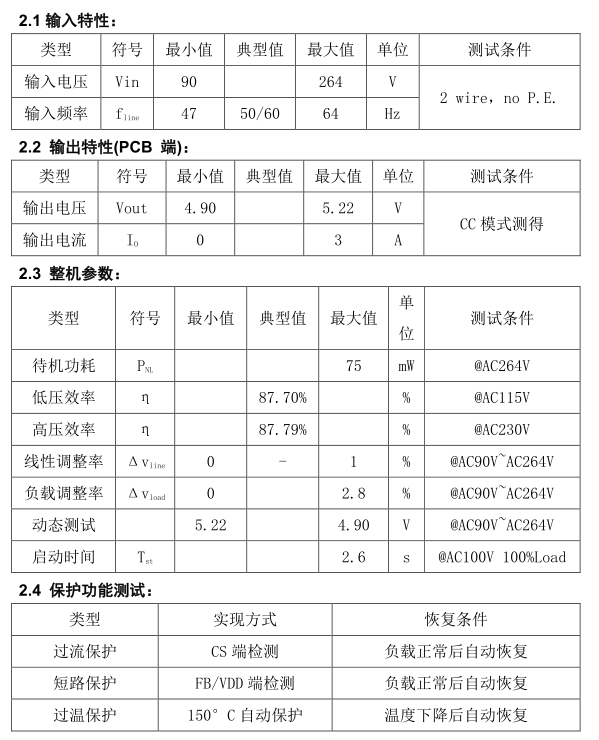

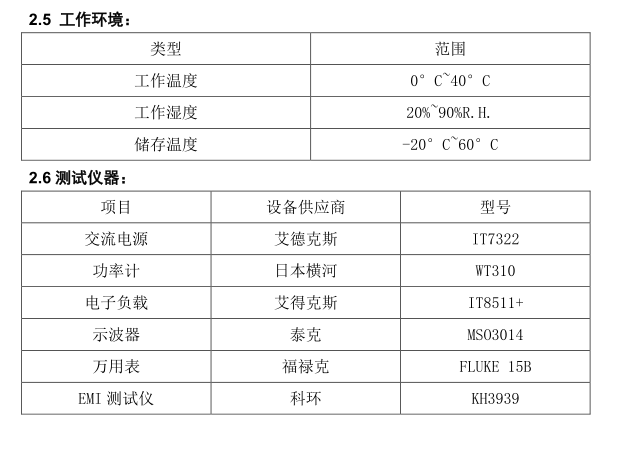

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
CR5269S+CR3017：3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
CR5269S+CR3017：3.1 电路原理图及 BOM ：
CR5269S+CR3017：3.1.1 原理图：
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
