启达启臣微CR3346做12V1A,低成本,反激式QR原边控制

时间:2019-03-21 16:16
CR3346
CR3346  芯片特性:
● CR3346 是内置 650V 功率 MOS 管,反激式 QR 原边控制 PWM 功率开关;
● 内置软启动,内置斜坡补偿电路,内置过功率补偿;
● 多模式控制的能效均衡技术,低待机高效率满足能效要求;
● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电
器。
CR3346样机特性:
● 待机功耗&效率达到 COC_V5_T2 标准
● 符合 EMC 标准
● CC/CV 工作模式
● 具备良好的动态响应
● 完善的异常状态保护功能
● 低成本,高可靠性。
CR3346

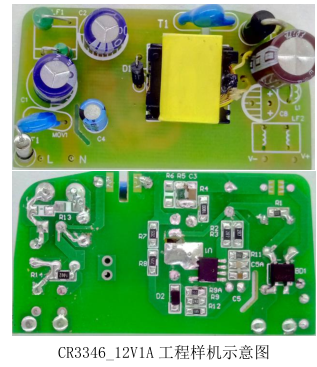

CR3346样机PCBA尺寸:W*L*H=34*62*20mm,是一款全电压实现12V1A输出的电源适配
器。AC90V满足启动时间的条件下,实现AC264V样机待机功耗仅为69mW;输出带
线,全电压输入时平均效率>83.97%;能够满足最严格的 “COC_V5_T2” 能效标
准;满足EMI要求;全电压可实现±2%电压、电流输出精度。
样机具有良好的恒压、恒流输出效果;同时具有“软启动、输出短路保护、
OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE16加厚立式磁芯骨架(PC40材质)。变压器绕制工
艺部分,请见后文详细说明。
                                                        目 录
1 样机介绍: .............................................................................................................................. - 3 -
2 样机特性: .............................................................................................................................. - 4 -
2.1 输入特性: ................................................................................................................... - 4 -
2.2 输出特性: .................................................................................................................. - 4 -
2.3 整机参数: .................................................................................................................. - 4 -
2.4 保护功能测试: .......................................................................................................... - 4 -

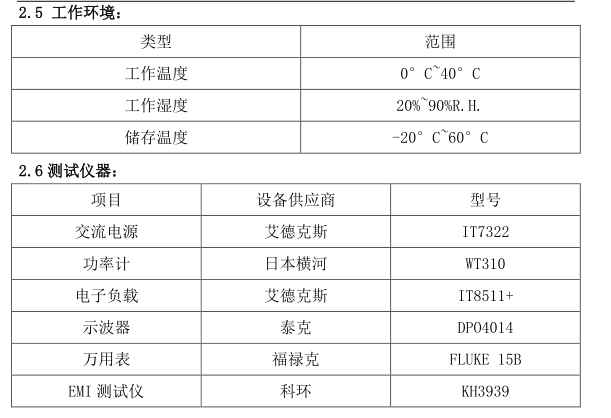

2.5 工作环境: .................................................................................................................. - 5 -
2.6 测试仪器: ................................................................................................................... - 5 -
3 样机结构信息: ...................................................................................................................... - 6 -
3.1 电路原理图及 BOM: ................................................................................................... - 6 -
3.1.1 原理图: ........................................................................................................... - 6 -
3.1.2 元器件清单: ................................................................................................... - 6 -
3.1.3 PCB 布局&布线: ............................................................................................. - 7 -
3.2 变压器绕制工艺: ...................................................................................................... - 7 -
3.2.1 电路示意图: ................................................................................................... - 7 -
3.2.2 规格参数: ....................................................................................................... - 7 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图: ............................................................................................... - 8 -
4 性能测评: .............................................................................................................................. - 9 -
4.1 输入特性&能效: ........................................................................................................ - 9 -
4.2 输出特性: ................................................................................................................ - 10 -
4.2.1 线性调整率和负载调整率: (1.5m AWG24) ............................................ - 10 -
4.2.2 输出恒流特性: ............................................................................................. - 10 -
4.2.3 输出电压纹波: ............................................................................................. - 11 -
4.3 保护功能: ................................................................................................................ - 11 -
4.3.1 过流保护: .................................................................................................... - 11 -
4.4 系统温升测试 ............................................................................................................ - 12 -
4.5 动态测试: ................................................................................................................ - 12 -
4.6 系统延时时间测试: ................................................................................................ - 13 -
4.7 其它重要波形测试: ................................................................................................ - 14 -
5 EMI 评估测试 ......................................................................................................................... - 16 -

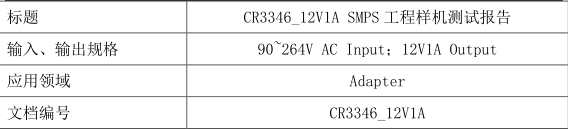

1  CR3346样机介绍:
该测试报告是基于一个能适用于宽输入电压范围,输出 12V1A,恒压恒流输
出的电源适配器样机,控制 IC 采用了本公司的 CR3346。

CR3346
CR3346


2  CR3346样机特性:

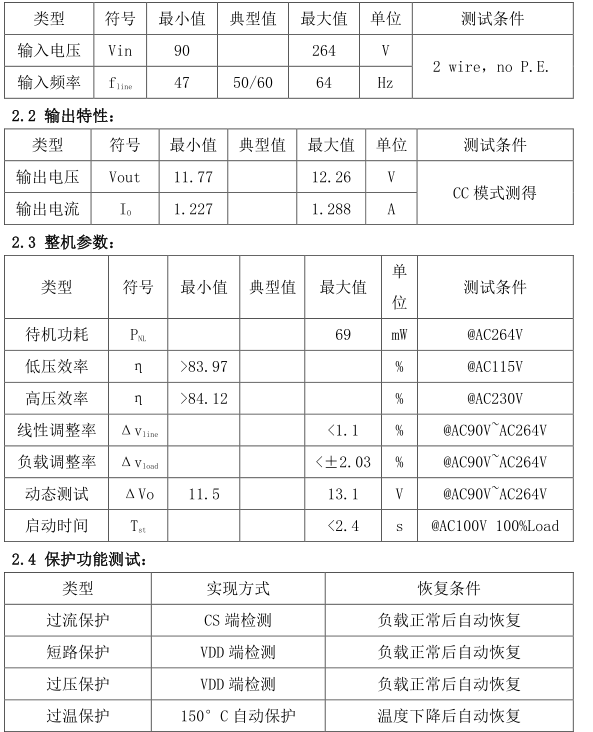

以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。

3  CR3346样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1  电路原理图及  BOM :
3.1.1CR3346 原理图:


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
