● 低成本，高可靠性。

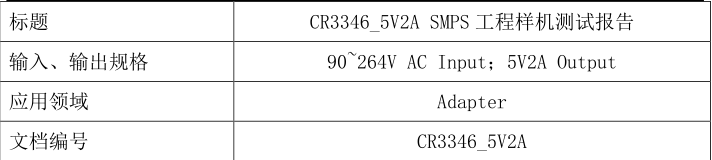

CR3346 目 录
1 样机介绍： .............................................................................................................................. - 3 -
2 样机特性： .............................................................................................................................. - 4 -

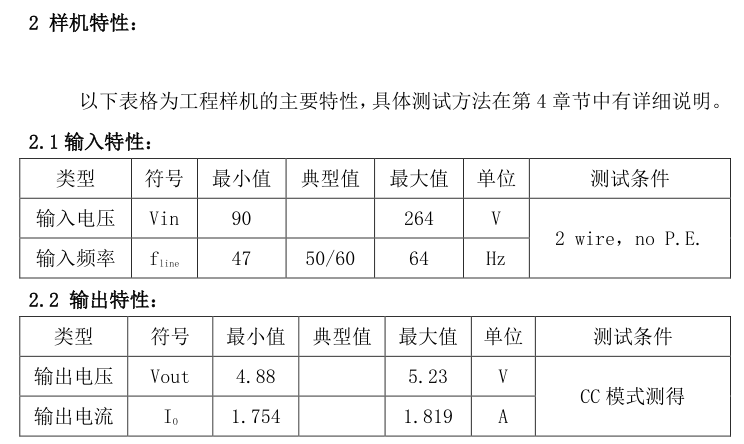

2.1 输入特性： ................................................................................................................... - 4 -
2.2 输出特性： .................................................................................................................. - 4 -
2.3 整机参数： .................................................................................................................. - 4 -
2.4 保护功能测试： .......................................................................................................... - 4 -

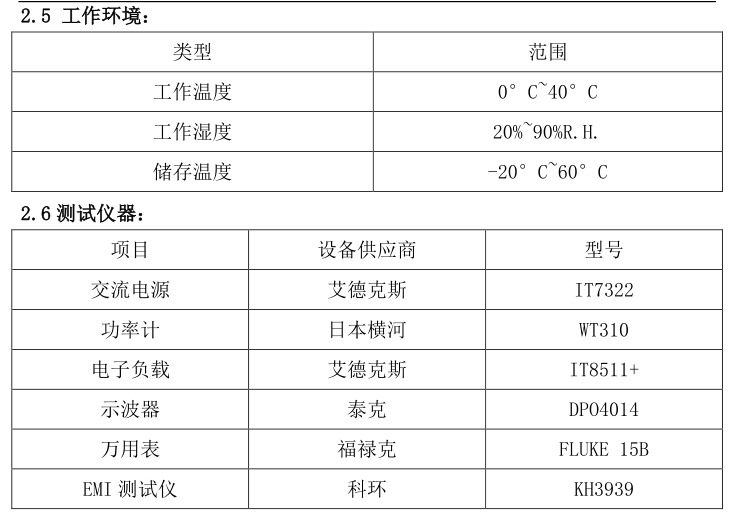

2.5 工作环境： .................................................................................................................. - 5 -
2.6 测试仪器： ................................................................................................................... - 5 -
3 样机结构信息： ...................................................................................................................... - 6 -
3.1 电路原理图及 BOM： ................................................................................................... - 6 -
3.1.1 原理图： ........................................................................................................... - 6 -
3.1.2 元器件清单： ................................................................................................... - 6 -
3.1.3 PCB 布局&布线： ............................................................................................. - 7 -
3.2 变压器绕制工艺： ...................................................................................................... - 7 -
3.2.1 电路示意图： ................................................................................................... - 7 -
3.2.2 规格参数： ....................................................................................................... - 8 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图： ............................................................................................... - 9 -
4 性能测评： .............................................................................................................................. - 9 -
4.1 输入特性： .................................................................................................................. - 9 -
4.2 输出特性： ................................................................................................................ - 10 -
4.2.1 线性调整率和负载调整率: （1.5m AWG22） ............................................ - 10 -
4.2.2 输出恒流特性： ............................................................................................. - 11 -
4.2.3 输出电压纹波： ............................................................................................. - 11 -
4.3 保护功能： ................................................................................................................ - 12 -
4.3.1 过流保护： .................................................................................................... - 12 -
4.4 系统温升测试 ............................................................................................................ - 12 -
4.5 动态测试： ................................................................................................................ - 13 -
4.6 系统延时时间测试： ................................................................................................ - 13 -
4.7 其它重要波形测试： ................................................................................................ - 14 -
5 EMI 评估测试 ......................................................................................................................... - 16 -

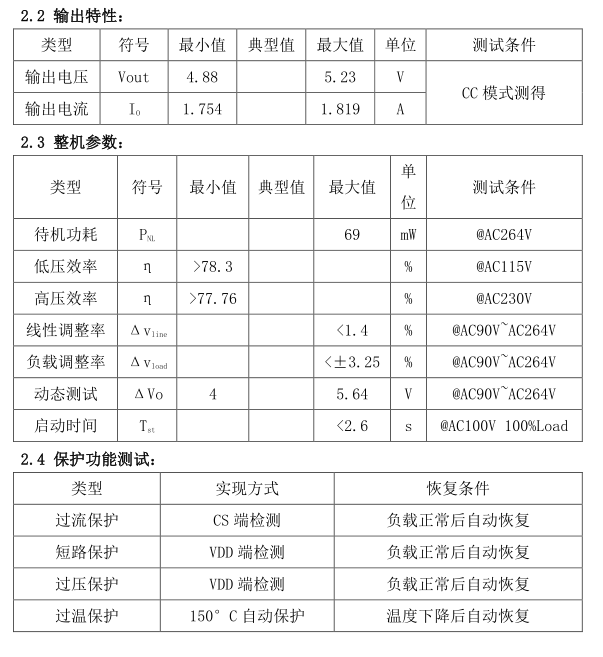

CR3346 样机PCBA尺寸：W*L*H=34*62*20mm,是一款全电压实现5V2A输出的电源适配
器。AC90V满足启动时间的条件下，实现AC264V样机待机功耗仅为69mW；输出带
线，全电压输入时平均效率>77.76%；能够满足最严格的 “COC_V5_T2” 能效标
准；满足EMI要求；全电压可实现±3.25%电压、电流输出精度。
样机具有良好的恒压、恒流输出效果；同时具有“软启动、输出短路保护、
OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
样机的变压器，采用了EE16加厚立式磁芯骨架（PC40材质）。变压器绕制工
