CR6850D  应用指导书

VDD 引脚过压保护 25.5V
SOT-23-6L,SOP8 ,DIP-8 无铅封装
应用领域:
·AC/DC 电源适配器
·电池充电器
·开放式电源
·备用开关电源
·机顶盒开关电源
·384X 代替
·兼容:SG6848J&LD7535&OB2262&OB2263

芯片特征:
·低成本、极少的外围元件
·PWM&PFM&CRM (周期复位模式)控制
·低启动电流 (约 8µA)、低工作电流 (约 2mA)
·电流模式控制
·欠压锁定(UVLO)
·内置同步斜坡补偿
·PWM 频率外部可调
·轻载工作无音频噪音
·内置前沿消隐
·在输入 90V~264V 的宽电压下可实现恒
·定最大输出功率
·周期电流限制
·GATE 引脚驱动输出高电平钳位 16.8V

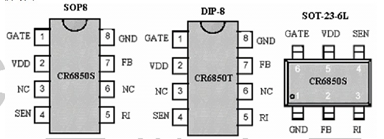

管脚信息:

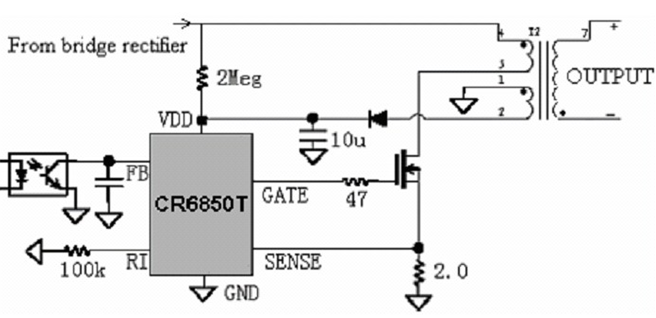

典型应用电路图:


一、芯片工作原理
1.功能概述:
CR6850D 是用于 36W 以内离线式开关电源 IC,其高集成度,低功耗的电流模 PWM 控制芯片,该芯片适 用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率;在轻载和无负载情 况下自动进入 PFM 和 CRM,这样可以有效减小电源模块的待机功耗,达到绿色节能的目的。CR6850D 具有很 低的启动电流,因此可以采用一个 2 兆欧姆的启动电阻。为了提高系统的稳定性,防止次谐波振荡, CR6850D 内置了同步斜坡补偿电路;而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化; 内置的前沿消隐电路可以消除开关管每次开启产生的干扰。CR6850D 内置了多种保护功能:过压保护 、逐 周期峰值电流限制、欠压锁定(可以用它实现短路和过流保护)以及输出驱动的高电平钳位在 16.8V 以下。 而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。CR6850D 提供 SOT23-6L,SOP-8 和 DIP-8 无铅封装。
由于 CR6850D 高度集成,使用外围元件较少。采用 CR6850D 可以简化反激式隔离 AC-DC 开关电源设计, 从而使设计者轻松的获得可靠的系统。
启达,CR6850D

2.欠压锁定和启动电路:

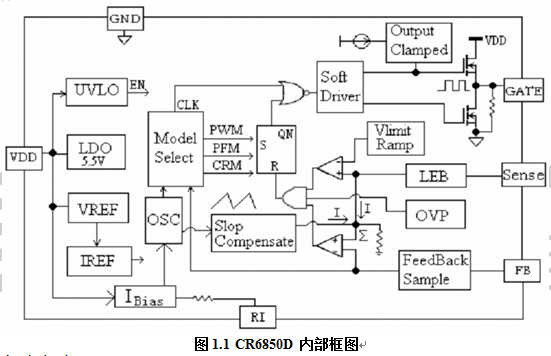

1.1 CR6850D 内部框图

⑴、CR6850D 具有如下两种启动方式:

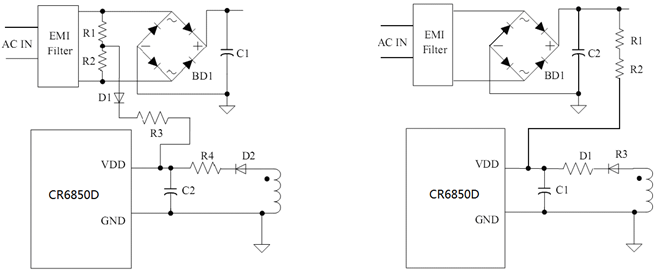

1) 整流滤波前启动的方式, 其启动电路见图 1.2.1 所示;
2) 整流滤波后启动的方式,其启动电路见图 1.2.1 所示




3、系统的启动时间:

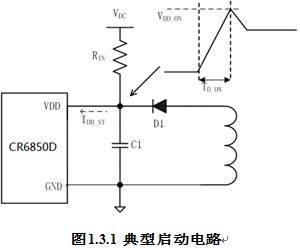

上面两种启动方式当电源上电开机时通过启动电阻 RIN 给 VDD 端的电容 C1 充电,直到 VDD 端口电压达 到芯片的启动电压 VTH(ON)(典型值 15.3V)时芯片才被激活并且驱动整个电源系统正常工作。在图 1.3.2 中 系统的最大启动延迟时间满足如下运算关系:

其中:
IDD_ST:CR6850D 的启动电流、TD_ON:系统的启动延迟时间 、RIN:为 R1 与 R2 电阻值之和

由于芯片具有低启动电流的特性并且考虑到空载的系统损 耗,RIN 可以取得较大,具体值可在 1.5MΩ~3MΩ 范围内选取,C1 推 荐选用 10uF/50V。如果发生保护,输出关断,导致辅助绕组掉电, VDD 端电压开始下降,当 VDD 端电压低于芯片的关闭电压 VDD_OFF(典 型值 10.2V)时,控制电路关断,芯片消耗电流变小,进入再次启
动。

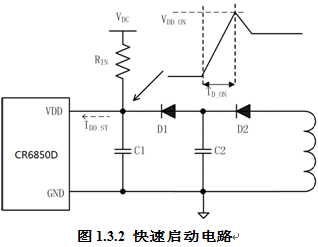

如果需要系统具有更快的启动时间且在系统成本允许的情况 下,您可参考图 1.3.2 电路中 C1 可以取得较小(但需要考虑系统 的稳定性),RIN 的取值可以取得较大,这样既可缩短系统的启动 时间同时也可降低系统空载时的待机功耗。
