CR6562 设计指导书V2.0
应用领域：
* PFC 前级调整器:
*电子镇流器
* AC/DC电源

芯片特征：
*临界导通模式
*启动定时
*最小开关频率限制
*内置前沿消隐电路
*具有高箝位的图腾柱输出驱动
*无音频噪声
*逐周期电流限制
*峰值电流限制
*优良的保护措施
* VDD欠压锁定（UVLO）
*动态过压和静态过压保护(OVP)
*使能控制（DISABLE）

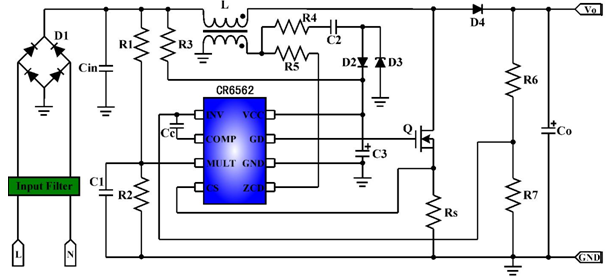

管脚信息：



一、功率因数的概念

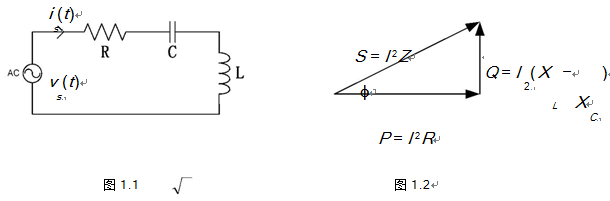

将一正弦电压 v_s (t) = 2V cosωt 加于图 1.1 所示的 RLC 电路，则该电路的电流为
rms
i 2 cos( )
_s (t) = I ωt +ϕ ，其中电压与电流的相角之差为ϕ 。该电路的向量图如图 1.2 所示，则其功率
rms
因数为：             P
                    PF = = cosϕ
                            S

上述电路中电压与电流的波形仍为正弦波，只是有一个相角差ϕ ，故其功率因数可以用（1-1）式来定
义，但在实际很多电路中电压与电流不但有相位差而且还存在波形的畸变（如图1.3所示的电路），这个时
候就不能简单的用（1-1）式来定义功率因数。

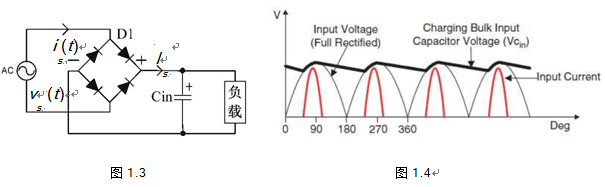

在图1.3所示的全波整流电路中，输入交流电压v (t)
_s 经全波整流后得到如图1.4灰细线所示的波形，
再经大电容 Cin 滤波后得到如图 1.4 黑粗线所示的波形。图1.4中红线所示的电流波形即为图1.3中的电

流

I 。从图 1.3 和图 1.4 可以看出尽管vs (t)为正弦波，但是is (t) 已不在是正弦波而是脉动的波形，这些 s

脉动的波形含有许多谐波成份，这些谐波成份亦为影响功率因数的原因。此时

其中：

I —基波电流 1

I —n 次谐波电流
n

又

2 2 2 2 1 Irms = ( 0 + + +⋅⋅⋅+ ) I I I I 1 2 n

2

其中

I —电流的DC成份 0

重新定义PF:

从上面的分析可知，影响功率因数不良的原因主要有两个，即：谐波功率因数Kd 与相移功率因数Kϕ 。
