启达六级能效CR6357_12W SMPS 工程样机测试报告

时间:2017-02-13 15:12
标题 CR6357_12W SMPS 工程样机测试报告
输入、输出规格 90~264V AC Input;12V1A Output
应用领域 Adapter
文档编号 CR6357_12V1A
著作所有权 成都启臣微电子有限公司
版本号 V1.0
日期 2016-03-08
拟制 Bovey

启达CR6357芯片特性:
● CR6357 内置 600V 高压功率 MOSFET,反激式原边检测 PWM 功率开 关;
● SOP8 封装,一侧引脚(5-8)全为内置 MOS 漏极,方便散热设计;

● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;

● 低功耗;

● 具有频率抖动功能,使其具有良好的 EMI 特性;

● 具有“软启动、OCP、SCP、OTP、OVP”等多种保护功能;

● 原边反馈,无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%;

● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适 配器、充电器。

目    录
样机介绍:.............................................................................................................................. - 3
2  样机特性: ............................................................................................................................. - 4 -
2.1 输入特性:.................................................................................................................... - 4 -
2.2  输出特性(PCB END): ............................................................................................... - 4 -
2.3  整机参数:................................................................................................................... - 4 -
2.4  保护功能测试:........................................................................................................... - 4 -
2.5  工作环境:................................................................................................................... - 5 -
2.6 测试仪器:.................................................................................................................... - 5 -
3  样机结构信息:...................................................................................................................... - 6 -
3.1  电路原理图及 BOM:................................................................................................. - 6 -
3.1.1 原理图:............................................................................................................. - 6 -
3.1.2 元器件清单:..................................................................................................... - 6 -
3.1.3 PCB 布局&布线: ............................................................................................. - 7 -
3.2  变压器绕制工艺:....................................................................................................... - 8 -
3.2.1 电路示意图:................................................................................................... - 8 -
3.2.2 规格参数:....................................................................................................... - 8 -
3.2.3 变压器参数:..................................................................................................... - 8 -
3.2.4 变压器结构图:............................................................................................... - 9 -
4  性能测评:............................................................................................................................ - 10 -
4.1  输入特性:................................................................................................................. - 10 -
4.2  输出特性:................................................................................................................. - 11 -
4.2.1 线性调整率和负载调整率: (1.5m 24AWG Cable) ................................ - 11 -
4.2.2 输出恒流特性:(1.5m 24AWG Cable) .................................................... - 11 -
4.2.3 输出电压纹波:............................................................................................ - 12 -
4.3  保护功能:................................................................................................................. - 12 -
4.3.1 过流保护:.................................................................................................... - 12 -
4.3.2 短路保护:.................................................................................................... - 13 -
4.4  系统温升测试............................................................................................................. - 13 -
4.5  动态测试:................................................................................................................. - 13 -
4.6  系统延时时间测试:................................................................................................. - 14 -
4.7  其它重要波形测试:................................................................................................. - 15 -
5 EMI 评估测试 ........................................................................................................................ - 16

1  样机介绍:

该测试报告是基于一个能适用于宽输入电压范围,输出功率 12W,恒压恒流 输出的电源适配器样机,控制 IC 采用了本公司的 CR6357。
启达六级能效CR6357

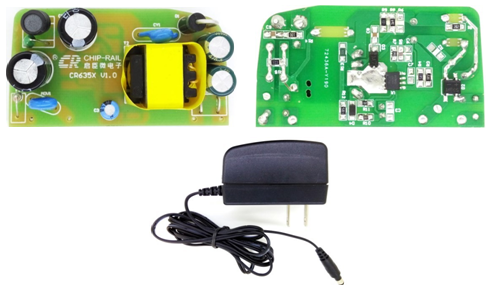

CR6357_12V1A 工程样机示意图 样机PCBA尺寸:62*33*21mm,是一款全电压实现12V1A输出的电源适配器。
AC100V满足启动时间的条件下,实现AC264V样机待机功耗仅为62.5mW;全电压输 入时平均效率>84%;能够满足最严格的 “COC_V5_T2” 能效标准;全电压可实 现±3%的CC/CV输出精度。
整机(含套件外壳)可满足40℃环境温度满载温升测试要求。样机具有良好 的动态负载能力,良好的恒流输出效果;同时具有“软启动、OCP、SCP、OVP、 OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE16W加宽磁芯(PC40材质)。变压器绕制工艺部分, 请见后文详细说明。
样机特性:

以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
2.1 输入特性:
类型 符号 最小值 典型值 最大值 单位 测试条件
输入电压 Vin 90   264 V
2 wire,no P.E.
输入频率 fline 47 50/60 64 Hz
2.2  输出特性(PCB END)
类型 符号 最小值 典型值 最大值 单位 测试条件
输出电压 Vout 12.02   12.15 V CC 模式测得
输出电流 IO 0   1.2 A CV 模式测得
2.3 整机参数:

类型

符号

最小值

典型值

最大值
单 位
测试条件
待机功耗 PNL     63 mW @AC264V
低压效率 η   84.01   % @AC115V
高压效率 η   84.53   % @AC230V
线性调整率 Δvline 0 - 0.66 % @AC90V~AC264V
线损补偿 Δvload 0   0.17 % @AC90V~AC264V
动态测试   11.88   12.8 V @AC90V~AC264V
恒流精度 CC 1.177   1.208 A @AC90V~AC264V
启动时间 Tst     2.63 s @AC100V 100%Load
2.4 保护功能测试:
类型 实现方式 恢复条件
过流保护 CS 端检测 负载正常后自动恢复
短路保护 FB 端检测 负载正常后自动恢复
过压、欠压保护 FB 端检测 输出电压正常后自动恢复
过温保护 150°C 自动保护 温度下降后自动恢复

2.5 工作环境:
类型 范围
工作温度 0°C~40°C
工作湿度 20%~90%R.H.
储存温度 -20°C~60°C
2.6 测试仪器:
项目 设备供应商 型号
交流电源 艾德克斯 IT7322
功率计 日本横河 WT310
电子负载 艾得克斯 IT8511+
示波器 泰克 MSO3014
万用表 福禄克 FLUKE 15B
EMI 测试仪 科环 KH3939

样机结构信息:

本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1.1 元器件清单:
位号 规格 描述 位号 规格 描述
U1 CR6357 ChipRail C1/C2 10uF 400V 电解电容
F1 1A 保险丝 C3 4.7uF/50V 电解电容
BD1 MB6S 贴片整流桥 C4/C5 470uF/16V 高频电解电容
R1 2K 1206 5%贴片电阻 C6 47pF/50V 0805 贴片电容
R3/R4 1R5 1206 1%贴片电阻 C8/C9 680pF/500V 0805 贴片电容
R7 3.9K 0805 1%贴片电阻 CY1 1nF Y1 电容
R8 360K 1206 5%贴片电阻 D1 PFC3V100 DO-41
R9 100R 1206 5%贴片电阻 D3 A7 SOD123
R10 10R 0805 5%贴片电阻 D4 F1M SOD123
R11 20K 0805 1%贴片电阻 L1 1mH Core5*8 0.15mm
R12 1.8M 1206 5%贴片电阻 L2 3.3uH 0410 色环电感
R13 2.2M 1206 5%贴片电阻 MOV1 7D471K 压敏电阻
R14 10R 1206 5%贴片电阻 T2 EE16W 加宽 Lp=1.1mH
R15 10K 1206 5%贴片电阻
